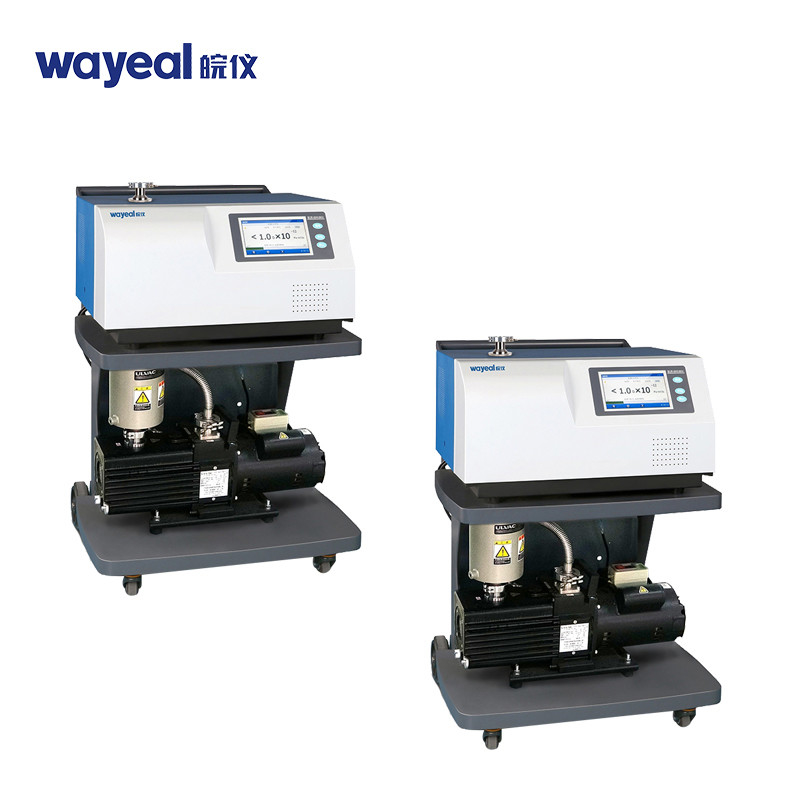

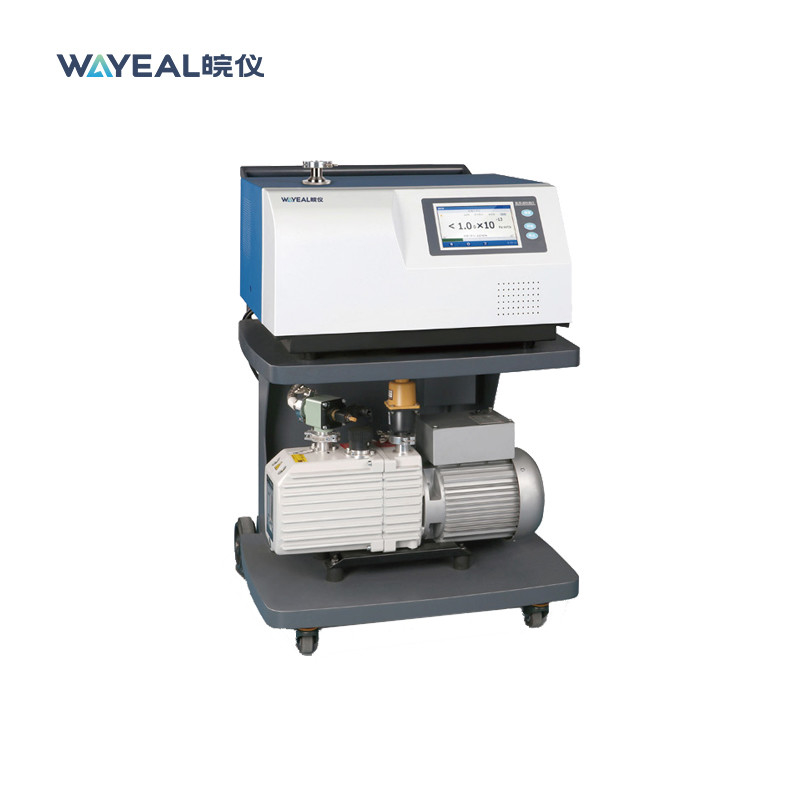

Thiết bị dò rò rỉ phổ khối Helium SFJ-231 để phát hiện rò rỉ GIS
| Size: | 645*678*965mm | Product Name: | Máy phát hiện rò rỉ heli |
| Working Temperature: | 0-40°C | Color: | xanh + trắng |
| Application 5: | ngành điện lạnh | Detection Range: | 5,0*10-12~1,0*10-3 |
| High Light: | Thiết bị phát hiện rò rỉ quang phổ khối heli,Máy phát hiện rò rỉ quang phổ khối heli |
||
SFJ-231 Thiết bị phát hiện rò rỉ theo quang phổ khối helium để phát hiện rò rỉ GIS
Máy dò rò rỉ quang phổ khối heli là một dụng cụ để định vị nhanh và đo định lượng rò rỉ của các thùng kín.
Các thông số của máy dò rò rỉ helium SFJ-231
|
Tên sản phẩm |
Máy phát hiện rò rỉ helium SFJ-231 |
|
Diamension |
645*678*965mm |
|
Nhiệt độ hoạt động |
0~40°C |
|
Chất lượng phát hiện được |
2, 3, 4 (H2, He3, He4) |
|
Giao diện người dùng |
Màn hình cảm ứng màu 7 inch |
|
Phương pháp phát hiện |
Khám phá rò rỉ helium |
|
Tỷ lệ phát hiện rò rỉ nhỏ ((Pa.m3/s) / Chế độ chân không |
5*10- 13Bàn tay3/s |
|
Giao diện truyền thông |
RS232/485, USB*2 |
|
Áp suất phát hiện rò rỉ tối đa (Pa) |
1500 |
|
Nguồn ion |
2pcs, Iridium phủ oxit yttrium, chuyển đổi tự động |
|
Các đặc điểm chính |
Máy phát hiện rò rỉ theo quang phổ khối lượng, Máy phát hiện rò rỉ theo quang phổ khối lượng helium, thử nghiệm rò rỉ helium |
|
Tỷ lệ phát hiện rò rỉ nhỏ ((Pa.m3/s) / Chế độ ngửi |
5*10- 9Bàn tay3/s |
|
Thời gian bắt đầu |
2 phút |
|
Cổng phát hiện rò rỉ |
DN25KF |
|
Sức mạnh |
AC220V, 50Hz/60Hz |
|
Ngôn ngữ |
Tiếng Trung/Tiếng Anh |
Ứng dụng máy dò rò rỉ quang phổ khối helium SFJ-231 trong thiết bị GIS điện áp cao / thử nghiệm độ kín khí SF6 trong ngành công nghiệp điện
1. Lịch sử và Nguyên tắc
Bộ chuyển mạch cách điện khí cao áp (GIS) sử dụng khí SF6 làm môi trường cách điện và tắt cung. Tính toàn vẹn của nó trực tiếp ảnh hưởng đến hiệu suất cách điện, khả năng tắt cung,và an toàn hoạt động. Sự rò rỉ SF6 có thể dẫn đến giảm độ bền cách điện, thất bại tắt cung và thậm chí là hỏng thiết bị.
Phát hiện rò rỉ quang phổ khối heli là một phương pháp cốt lõi cho các thử nghiệm niêm phong GIS do kích thước phân tử nhỏ của helium (He), độ thấm cao, không phản ứng với SF6,và độ nhạy cực cao của máy dò rò rỉ SFJ-231 (tỷ lệ rò rỉ tối thiểu có thể phát hiện: 5,0 × 10−13 Pa·m3/s trong chế độ chân không). Bằng cách sử dụng helium làm khí chỉ dấu, máy dò bắt tín hiệu helium để xác định vị trí rò rỉ và định lượng tỷ lệ rò rỉ.
2Phương pháp phát hiện rò rỉ (Dựa trên đặc điểm kỹ thuật SFJ-231)
Máy phát hiện rò rỉ helium SFJ-231 hỗ trợ chế độ chân không (sự nhạy cao hơn) và chế độ ngửi (thích hợp cho các hệ thống áp suất, áp suất tối đa cho phép: 1500 Pa).
Khám phá rò rỉ chế độ chân không (Cảm giác cao hơn, yêu cầu GIS sơ tán)
Ứng dụng:GIS mới được lắp đặt, sửa chữa hoặc tháo rời (nếu SF6 bên trong được loại bỏ và chân không có thể được áp dụng).
Nguyên tắc:
- Phá thải buồng GIS đến ≤ 1 Pa.
- Kết nối SFJ-231 qua cổng chân không DN25KF.
- Xịt heli bên ngoài vào các điểm rò rỉ nghi ngờ (ví dụ: hàn, sườn).
- Nếu có rò rỉ, heli đi vào buồng và kích hoạt máy dò.
- Ưu điểm: Sử dụng độ nhạy cực cao của SFJ-231 (5.0×10−13 Pa・m3/s) để phát hiện rò rỉ vi mô.
Thủ tục chế độ chân không
Kết nối đường khí:Phòng liên kết GIS → SFJ-231 (DN25KF) → bơm chân không (bơm chống áp lực).
Phá sơ tán:Bơm xuống ≤1 Pa (nước áp thấp hơn = độ nhạy tốt hơn).
Cài đặt phát hiện:Thiết lập chế độ chân không, điều chỉnh thời gian phản hồi (< 1s), ngưỡng báo động (theo DL/T 596-2021).
Xét nghiệm xịt helium:Xịt helium (5-10mm từ điểm phát hiện, ở lại trong 3-5s,và quan sát tín hiệu bằng cách sử dụng thời gian phản hồi của SFJ-231<1s) tại một điểm đáng ngờ (theo thứ tự đánh dấu) bên ngoài thiết bị GISNếu máy dò rò rỉ cho thấy một sự gia tăng đột ngột trong tỷ lệ rò rỉ (sự thay đổi đồng bộ của số và đường cong), nó có nghĩa là điểm là một điểm rò rỉ, và ghi lại giá trị tỷ lệ rò rỉ.Sau đó kiểm tra lại và xác nhận.
