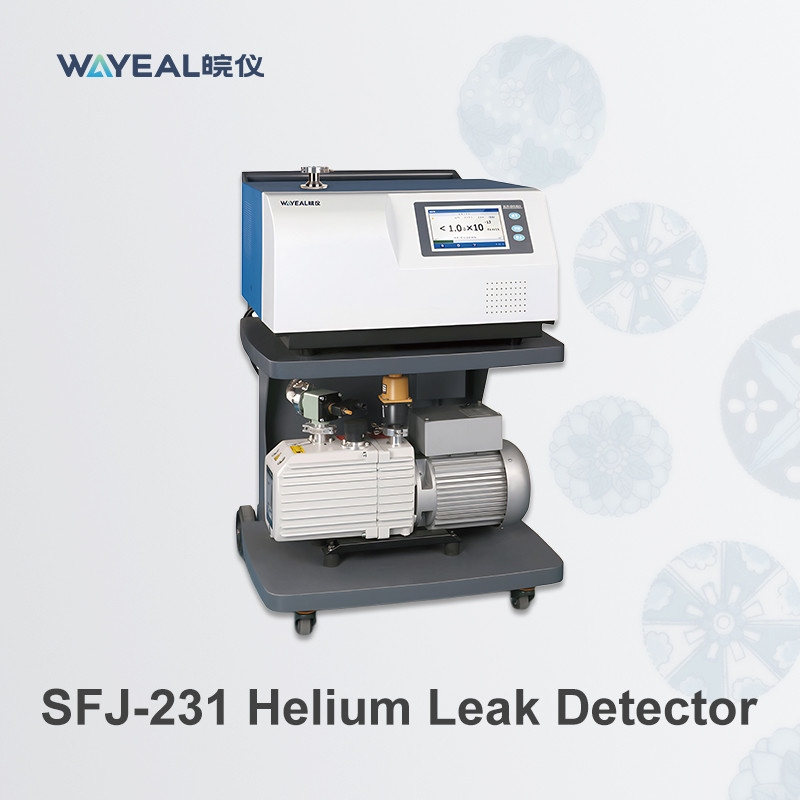

Máy phát hiện rò rỉ Helium màn hình cảm ứng màu 7 inch với tốc độ phát hiện rò rỉ 5 * 10-13 Pa·m3/s

Tổng quan về máy dò rò rỉ helium

Máy dò rò rỉ quang phổ khối heli (HMSLD) sử dụng heli làm khí theo dõi do các tính chất độc đáo của nó:

Kích thước nguyên tử nhỏ: Helium có thể thâm nhập ngay cả những lỗ nhỏ nhất.

Tự nhiên trơ: Helium ổn định hóa học và không phản ứng, đảm bảo nó không làm hỏng các thành phần trong quá trình thử nghiệm.

Sự phong phú tự nhiên thấp: Helium rất hiếm trong khí quyển (~ 5 ppm), vì vậy nhiễu nền là tối thiểu, cho phép phát hiện rất nhạy cảm.

​Thiết bị này hoạt động bằng cách phát hiện khí heli thoát qua rò rỉ trong vật thể thử nghiệm.được tách và đo dựa trên tỷ lệ khối lượng-nạp của chúng.

Thông số kỹ thuật của máy dò rò rỉ helium

Ứng dụng các máy phát hiện rò rỉ theo quang phổ khối heli trong ngành công nghiệp pin lithium

Máy phát hiện rò rỉ quang phổ khối heli là các thiết bị nhạy cảm cao được sử dụng rộng rãi trong các ngành công nghiệp mà việc phát hiện rò rỉ là rất quan trọng, bao gồm cả ngành công nghiệp pin lithium.Pin lithium-ion được sử dụng rộng rãi trong xe điệnĐảm bảo niêm phong kín và chống rò rỉ của các thành phần pin lithium là điều cần thiết cho an toàn, hiệu suất và tuổi thọ.Khám phá rò rỉ theo quang phổ khối helium đóng một vai trò quan trọng trong việc đạt được các yêu cầu này.

1Kiểm tra rò rỉ pin

• Các pin lithium-ion phải được niêm phong để ngăn không khí và độ ẩm xâm nhập, có thể dẫn đến phản ứng hóa học, phân hủy và nguy cơ an toàn (ví dụ:phát nổ nhiệt hoặc nổ).
• Máy phát hiện rò rỉ heli được sử dụng trong quá trình sản xuất để kiểm tra tính toàn vẹn của pin pin.và bất kỳ heli thoát được phát hiện bởi máy quang phổ khối lượng, xác định rò rỉ với độ chính xác cao.

2Kiểm tra rò rỉ của bộ pin và mô-đun

• Một bộ pin bao gồm nhiều tế bào được bao bọc trong vỏ bảo vệ. vỏ phải không rò rỉ để bảo vệ các tế bào khỏi tiếp xúc với môi trường (ví dụ: nước hoặc bụi xâm nhập).

1. Khám phá rò rỉ heli đảm bảo tính toàn vẹn của vỏ bằng cách kiểm tra rò rỉ trong các đường may, khớp hoặc đầu nối của gói.

3. Hệ thống lấp đầy chất điện giải

• Trong quá trình sản xuất, pin lithium-ion được lấp đầy bằng chất điện giải lỏng giúp vận chuyển ion.Phát hiện rò rỉ là rất quan trọng trong và sau bước này để đảm bảo rằng chất điện giải đầy không rò rỉ ra, điều này sẽ ảnh hưởng đến hiệu suất và an toàn.
• Máy phát hiện rò rỉ heli được sử dụng để xác nhận độ kín của tế bào sau khi lấp đầy và niêm phong chất điện giải.

4Kiểm tra hệ thống làm mát trong bộ pin xe điện

• Bộ pin xe điện (EV) thường bao gồm hệ thống làm mát bằng chất lỏng để duy trì nhiệt độ hoạt động tối ưu.Các hệ thống làm mát này phải được ngăn chặn rò rỉ để ngăn ngừa chất làm mát rò rỉ vào pin pin và gây ra mạch ngắn hoặc thiệt hại khác.
• Máy quang phổ khối heli được sử dụng để kiểm tra các kênh làm mát và đảm bảo không có rò rỉ.

5Đảm bảo chất lượng và kiểm soát quy trình

• Trong sản xuất quy mô lớn pin lithium-ion, các máy dò rò rỉ heli được tích hợp vào các dây chuyền sản xuất tự động để giám sát chất lượng liên tục.mô-đun, và bao bì đáp ứng các tiêu chuẩn yêu cầu về độ kín.
• Xét nghiệm heli thường được sử dụng kết hợp với buồng chân không hoặc đầu dò ngửi, tùy thuộc vào phần cụ thể được thử nghiệm.​

Phương pháp thử nghiệm trong ứng dụng pin lithium

1Phương pháp chân không

• Đối tượng thử nghiệm được đặt trong buồng chân không và áp suất bằng heli.
• Phương pháp này rất nhạy cảm và phù hợp để thử nghiệm pin pin và các mô-đun nhỏ.

2Phương pháp ngửi

• Một đầu dò ngửi được kết nối với quang phổ khối helium được sử dụng để phát hiện rò rỉ heli ở các vị trí cụ thể, chẳng hạn như hàn, khớp hoặc niêm phong.
• Phương pháp này là thực tế để kiểm tra các gói pin lớn hoặc phát hiện rò rỉ tại địa phương.

3Phương pháp ném bom

• Đối tượng thử nghiệm được áp suất với khí heli trong một khoảng thời gian cụ thể (giai đoạn "bôm"). Nếu có rò rỉ, heli sẽ thâm nhập vào đối tượng. Sau đó, đối tượng được sơ tán,và heli thoát khỏi rò rỉ được phát hiện.
• Phương pháp này được sử dụng khi áp suất trực tiếp không khả thi.

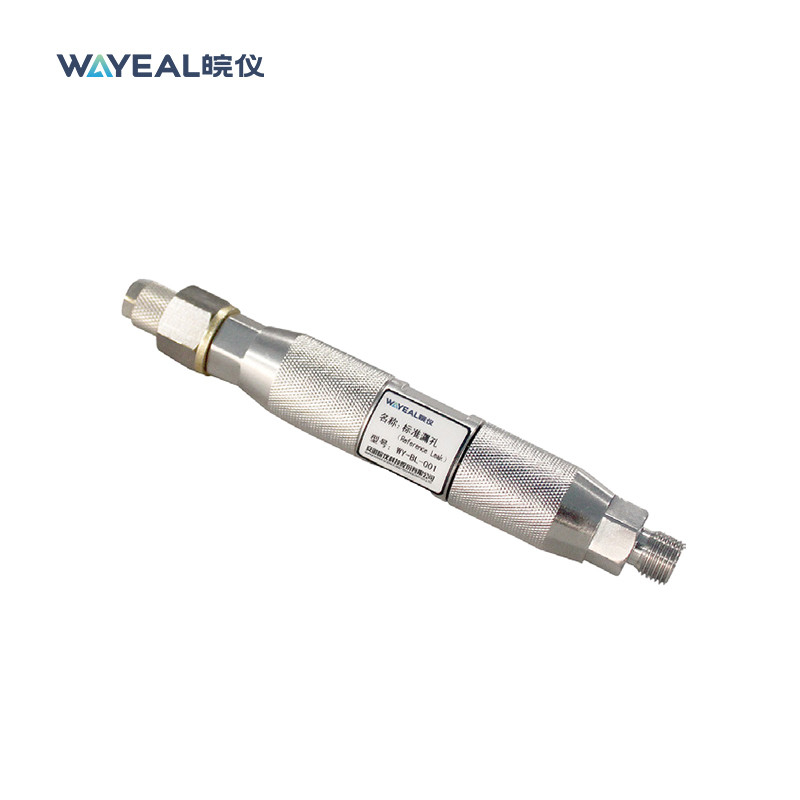

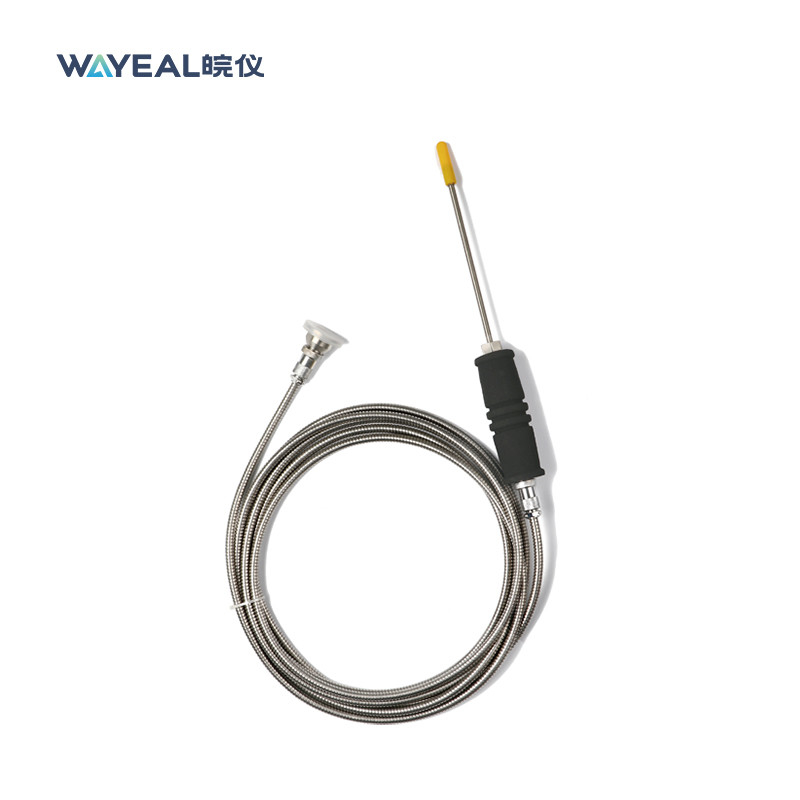

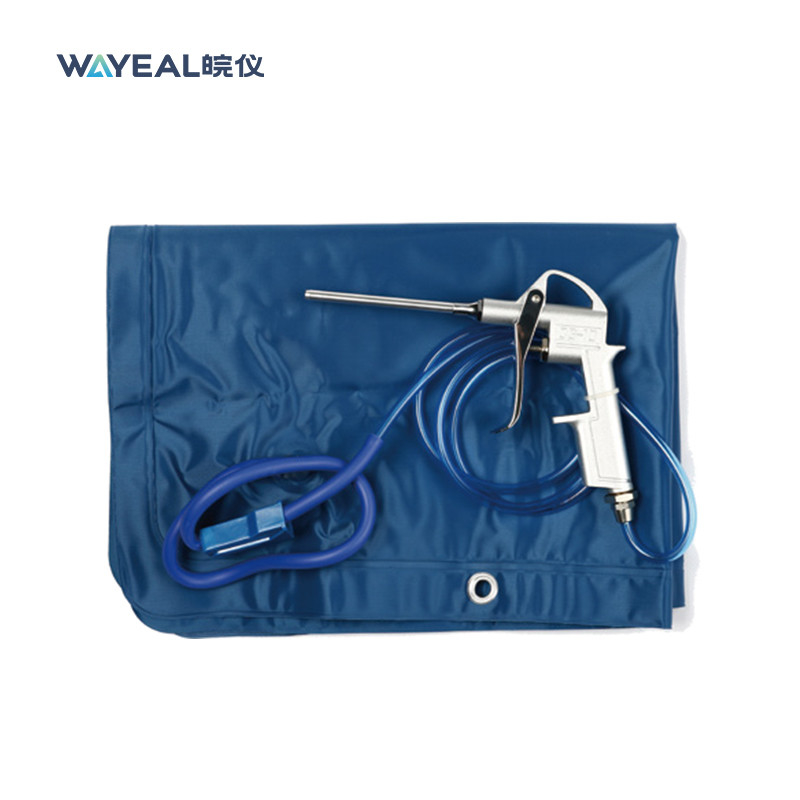

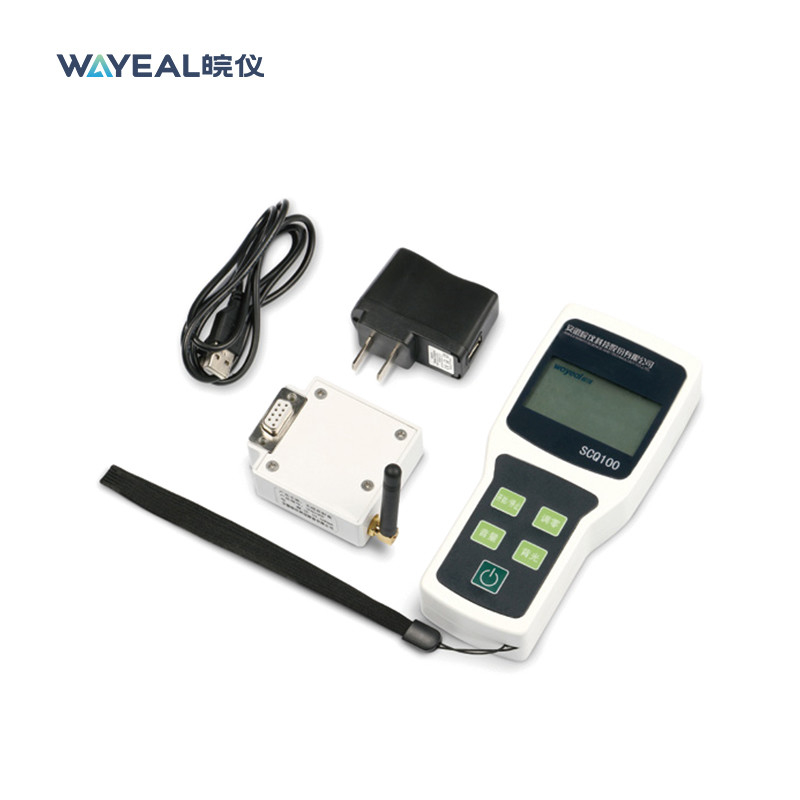

Phụ kiện tùy chọn của máy dò rò rỉ helium:

​
